總裝機容量：220mw*6

主機自流減壓技術供水；消防用水；生活用水

水頭：178m-220m

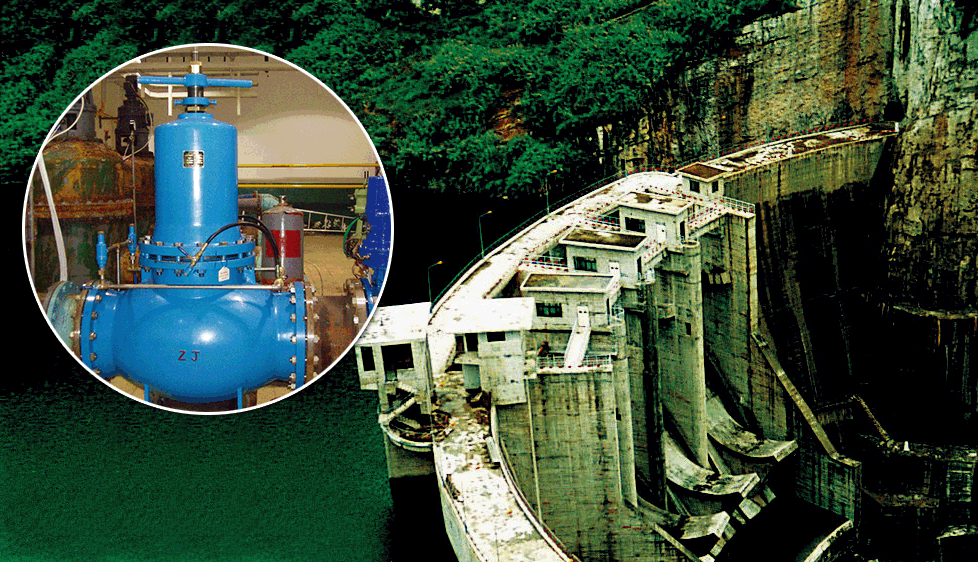

主要減壓設備：ZJY46H-25QDN300、ZJY46H-25QDN250、ZJY46H-25QDN200、ZJY46H-25QDN150、ZJY46H-25QDN100

運行起始時間：1996（一級減壓）ZJY46H-16QDN200

電站概況：

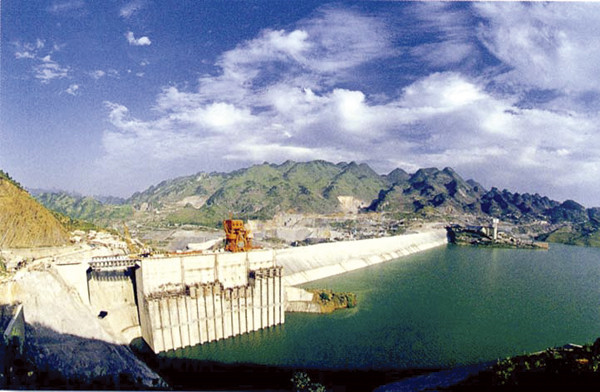

天生橋一級水電站為西電東送的重點工程，也是珠江流域西江水系上游的南盤江龍頭電站，電站總裝機容量為1200MW（4×300MW），電站于1998年底首臺機組發電，至2000年工程竣工。

工程概況：

溢洪道布置于右岸埡口處，其開挖料為大壩填筑的主要料源。溢洪道設計標準為千年一遇洪水(Q=20900m3/s)設計，可能大洪水(Q=28500m3/s)校核。經水庫調洪后，相應的下泄流量分別為14782m3/s和21750m3/s。泄洪孔口尺寸為寬13m，高20m，共5孔。

溢洪道全長1665m，由引渠、溢流堰、泄槽、挑流鼻坎和護岸工程組成。引渠長1122m，底寬120m，渠底高程745m，底坡i=0。渠道兩側為垂直邊坡，每隔22m高設1條12m寬的馬道，引渠基本不襯砌。溢流堰頂高程760m，設5孔寬13m高20m的弧形閘門，溢流前緣總長81m。堰后為泄槽，泄槽平面采用不對稱收縮體型，橫斷面為矩形，縱坡i=13%。為避免氣蝕破壞，在泄槽段共設5道摻氣槽。泄槽軸線與下游河道的交角為50°～60°，且流速高，泄量大，泄洪功率達2800萬kW。經水力模型試驗研究，選用左槽正向擴散連續大挑角鼻坎和右槽窄縫曲面貼角斜鼻坎的結合方案，較好地解決了泄流消能問題。在工程建設過程中，對上述設計方案做了簡化，取消了泄槽中隔墩；又經水力模型試驗，選取了兩側擴散的舌形鼻坎方案，在出口河岸相應地做了保護。

引水發電系統：

引水發電系統位于左岸砂泥巖地區。進水口設在左岸8號沖溝內，10號沖溝下游側布置地面廠房，采用單機單管布置。

引水系統包括引渠、進水口、引水隧洞和壓力鋼管道。根據進水口的布置，傍山開挖形成引渠。引渠沿中心線長度為284m，梯形復式斷面。其底板寬98m，高程710m。進水口采用岸邊塔式，進水塔長98m，寬27.5m，高84m。設置2道直柵槽，內設16扇攔污柵，1扇檢修門及4扇事故門。對外通過塔頂交通橋與左岸公路相連。引水隧洞4條，中心距24m，內徑9.6m，縱坡7.5%～10%，水平投影長380.39～494.09m。結構設計采用一次支護和二次襯砌形式，局部過溝地段二次支護改用后張法預應力混凝土襯砌。壓力鋼管道4條，中心距23.1m，采用斜井布置，坡度50°，由上彎管、斜井管、下彎管和水平管組成。鋼管內徑7～8.2m，水平投影長158.78～172.19m，管壁厚22～30mm。

地面廠房：

地面廠房位于左岸10號沖溝下游側，順河向布置。廠區后山坡臨時邊坡高達154m，永久邊坡高達109m，并有斷層和向背斜結構面，對邊坡穩定有影響。為此做了大量邊坡穩定分析，采取了邊坡綜合治理措施，并設置了監測系統。

主廠房長154.4m，寬26m，高67m。廠房?jī)?nèi)安裝4臺單機容量為300MW的水輪發電機組，其安裝高程為633.5m。上游側副廠房布置電氣設備，下游側副廠房布置水輪機設備，端頭副廠房為中控室及計算機監控設備。主變壓器布置在上游側副廠房的上游，出線架位于上游副廠房屋頂上，4回220kV出線至換流站。

運行概況：

1998年8月天生橋一級電站水庫正式蓄水，同年高水位達740.36m，發生時間為1998年11月8日，1998年12月一級電站首4#機組投產發電，此時大壩已完成堆石體填筑(787.3m)及三期面板澆筑，下游壩體經濟斷面于12月填筑到787.3m高程。

1999年水庫高水位767.19m，為99年9月1日，大壩進行防浪墻及壩體787.3m～791.0m高程施工，99年12月3#機投入運行。

2000年水庫蓄水至正常水位780.0m運行(10月17日)，年底大壩施工全部完成，2000年9月2#機投入運行，12月1#機投入運行，至此四臺機組全部投入運行。

2001年水庫蓄水至正常水位780.0m運行(11月11日)，2002年水庫蓄水至776.96m運行(9月17日)。
